产品概述

NB-IOT物联网远传水表是我司自行研制的一款便于远程抄表及控制的远传水表。采用我司脉冲水表为计量基础，通过NB-IOT窄带蜂窝物联网进行物联，实现对水表使用水量的自动远程抄表，有效地避免了管理部门上门抄表，具备预付费控制功能，方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了管理效益。

手机充值介绍

名称	界面	功能

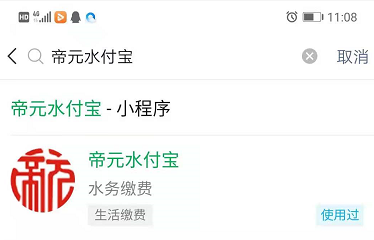

微信小程序		水表用户使用微信小程序充值，不受机型的限制，无需安装。（直接微信搜索帝元水付宝小程序即可）

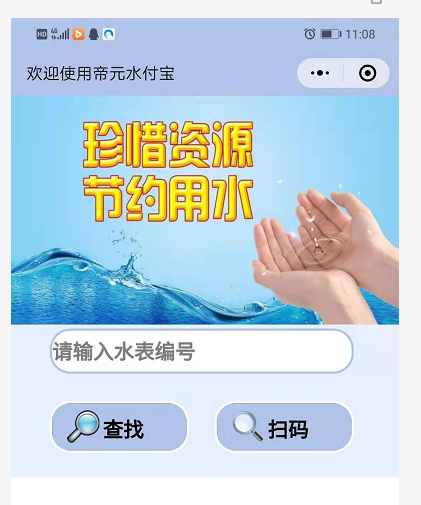

登陆界面		输入用户水表的专属编号点击查找或点击扫码扫描用户水表上的二维码直接进入。

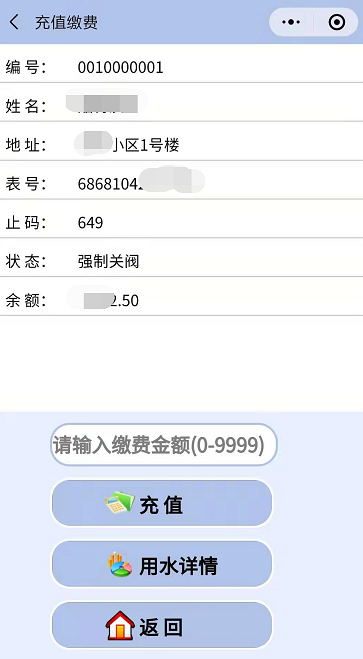

充值界面		进入充值缴费界面，核对用户信息后，在缴费框中输入充值金额，最后点击充值即可完成充值操作。

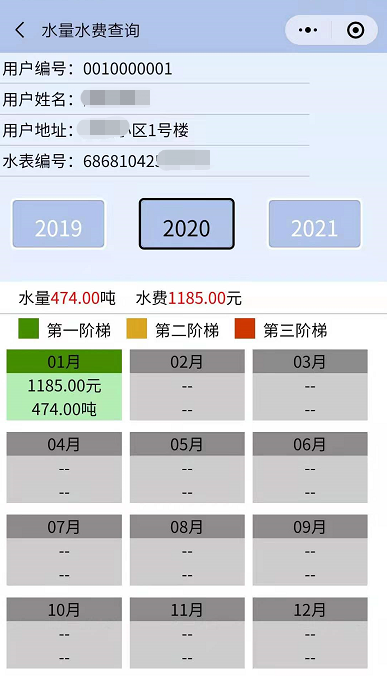

查询界面		点击充值界面的用水详情按键，进入查询界面，可查询用户用水的使用情况。



功能特点：

• 基于NB网络的远传抄表；网络结构简单、无需架设集中器、中继等现场调试工作；支持异频组网
• 充值介绍：用户可使用微信小程序充值，通过NB通道待上线通讯后进行充值或者到达管理处现场实时充值。
• 带有红外补充通道:可以在现场进行抄表、阀控及故障分析、调试；弥补因NB通道不通及现场检修的问题。
• NB通道数据重发方案：数据发送失败后，为保障数据送达，表具会采取延时重发操作；同时，对日功耗进行了限制，防止因过度通讯造成电池欠电。
• NB通道数据错峰机制：可以有效减轻对基站负载的影响，减小等待延时，降低通信功耗。



• 产品功能

动作触发：开/关阀、充值；

时间触发：每天记录；

报警触发：采样故障、低电压、阀门故障、剩余量低等。

• 灵活的数据上传方案：每天、每星期几、每月几号；默认状态是每天上传一次。
• 触发方式：触摸式。
• 报警方案：采样故障报警;阀门故障报警;电量低报警;低剩余量报警(预付费状态有效)；无剩余量关阀报警(预付费状态有效)。
• 功耗(3.6V锂氩电池)：静态电流 <  15uA
• 丰富的系统工具：C/S抄表管理平台；手机微信小程序:用于终端客户的充值、观察水量等操作；
• 远程抄表：远程抄表通过NB通道，默认情况下每天上报1次；上传的内容包括剩余金额、累计用量、干扰状态、阀门状态、电池状态等。
• 远程阀控（强制控阀）：维护管理人员可以通过平台，对指定表进行远程阀门强制控制，在强制控制期间任何条件都不会触发阀门动作。远程阀控（强制阀控）期间，预付费功能无法关闭阀门。

NB-Iot特性说明：使用中国电信平台；数据流通过《中国电信物联网开放平台》转发给客户服务器。SIM卡采用eSIM芯片，相比卡座的形式不存在接触不良的问题；默认每天1次通讯；为避免通信碰撞，通讯时间平均分布在24小时；通讯失败后，进入延迟重发流程，每天最多重发3次；支持异频组网，频率资源允许的情况下，系统容量更大。



电子部分技术参数

项         目	技 术 标 准
工作电压	内置3.6v锂氩标准ER26500M电池
静态工作电流	≤15uA
通信工作电流	≤200mA
电池使用寿命	内置电池＞6-10年
防护等级	IP68
射频参数	网络制式：NB-IOT 频率：850MHz 发射功率：23dBm 灵敏度：-129dBm
使用条件	环境温度0℃～40 ℃； 最大允许工作压力等于1MPa



基表部分参数

机    械    参    数

公称口径(mm)	计量 等级	最大流量（m3/h）	常用流量（m3/h）	分界流量 （l/h）	最小流量（l/h）	液晶显示 最大读数	液晶显示最小读数
15	B	3	1.5	120	30	99999.9 m3	0.1 m3
20	B	5	2.5	200	50	99999.9 m3	0.1 m3
25	B	7	3.5	280	70	99999.9 m3	0.1 m3





外    形    尺    寸

公称口径(mm)	长（L）	宽（B）	高（H）	连接螺纹
15	165 mm	85 mm	115 mm	G3/4B
20	195 mm	85 mm	115 mm	G1B
25	225 mm	117 mm	143 mm	G1 1/4B
